使用范圍
母線槽用于電力變壓器到主配電屏或從主配電屏到分配的輸電，可轉輸5000A的電流。
執行標準
IEC493-2低壓成套開關設備及控制設備母線槽GB7251-1997低壓成套開關設備和控制設備。
第一部分,型式試驗和部分型式試驗設備。GB7251.2-1997低壓成套開關設備和控制設備
第二部分：對母線干線系統（母線槽）的特殊要求。
右圖為傳統的電纜供電方法，每層樓面都需要單獨放線，需要用很多電纜。
左圖為母線供電方法，只要使用單一的中心母線槽系統，即可為每層樓面供電。
母線槽安裝示意圖

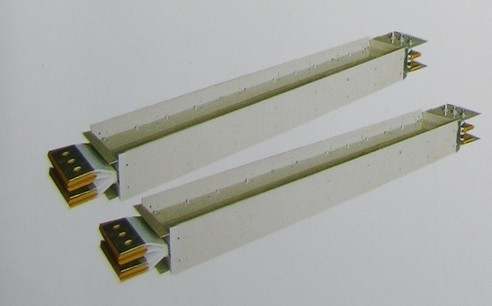

YCM8密集型高強度母線槽
YCK8空氣型高強度母線槽
YCCK8空氣附加絕緣型高強度母線槽
一、用途
YCM8\YCK8\YCCK8系列母線槽適合交流三相三線、三相四線、三相五線頻率為50Hz（60Hz)，額定工作電壓660V，額定工作電流為100～5000A的供配電系統。產品具有體積小，輸送電流大，安全可靠，安裝靈活，配電施工互不干擾，設計合理，規格齊全等優點。是現代大、中型企業高層建筑引進工程實驗基地等場所最理想的供配電設備。
帶插口的母線槽，可通過插接開關箱能方便地引出電源分路。母線槽的安裝可直接從變壓器接到配電柜，也可以從低奪柜直接到配電系統作為配電主線路。
二、產品型號
三、正常工作條件
1.周圍空氣溫度在-5°C ∽ +40°C，并且在24h以內其平均溫度不得超過+35°C。
2.相對濕度不超過90%（當周圍空氣溫度為+20°C時）
3.安裝地點的海拔高度不超過2000米。
4.污染等級為三級
5.安裝類別為Ⅲ、Ⅳ級
6.當使用條件有特殊規定時，應在合同中注明，本公司按特殊要求制造。
四、主要技能參數
1.額定絕緣電壓：380V、690V
2.額定頻率：50～60Hz
3.額定電流：見表1

三相四線	100、160、200、250、315、400、630、800、1000、1250、1600、2000、3150、3500、4000、5000
三相五線

4.絕緣電阻值：每段母線槽單元的絕緣電阻應大于或等于20MΩ。用戶安裝時應先檢驗絕緣電阻值后再進行安裝。
5.絕緣強度：每一段母線槽單元出廠前均經受50Hz、2500V/min或3750V/min工頻耐壓試驗。
6.短路強度：母線槽能承受表2規定的額定短時耐受電流和額定峰值耐受電流所產生的熱應力和電動力，經承受后無永久性可覺察變形。

額定工作電流A	TCW(有效值)KA	COSΦ	n
100-630A	15	0.30	2.00
800-2000A	30	0.25	2.10
2500-3150A	50	0.20	2.20
3500-5000A	80	0.20	2.20

7. 母線槽外形尺寸及重量（見圖1及表3）

電流等級  (A)	三線制			四線制			五線制
	W(mm)	H(mm)	重量(kg/m)	W(mm)	H(mm)	重量(kg/m)	W(mm)	H(mm)	重量(kg/m)
100	169	96	14.1	169	96	15.2	169	96	16.2
200	169	96	15.2	169	96	17.2	169	96	18.1
250	169	100	16.2	169	100	18.3	169	100	19.5
400	169	110	18.3	169	110	20.4	169	110	21.5
630	169	120	20.2	169	120	23.2	169	120	25.4
800	169	136	23.2	169	136	26.3	169	136	28.6
1000	169	150	28.2	169	150	32.3	169	150	34.5
1250	169	186	35.1	169	186	41.4	169	186	44.5
1600	169	216	43.2	169	216	52.2	169	216	57.2
2000	169	226	52.3	169	226	60.3	169	226	62.3
2500	169	260	61.2	169	260	76.2	169	260	83.5
3150	169	416	84.3	169	416	102.3	169	416	111.5
3500	169	436	96.4	169	436	116.6	169	436	126.7
4000	169	436	104.5	169	436	128.4	169	436	140.7
5000	169	506	125.4	169	506	154.6	169	506	169.6

8.母線槽每米壓降、電阻、電抗見表4（銅質母線50Hz）

額定電流  A	電阻值  R × 10 -6 Q/M	電阻值  X × 10 -6 Q/M	電阻值  Z × 10 -6 Q/M	電壓降V
				功率因素COSΦ
				1.0	0.95	0.9	0.85	0.8	0.75	0.7
250	94.39	47.19	105.5	0.023	0.024	0.024	0.026	0.026	0.027	0.026
400	70.81	43.59	83.2	0.036	0.036	0.028	0.038	0.039	0.038	0.038
630	72.99	38.21	72.4	0.076	0.084	0.086	0.085	0.085	0.038	0.081
800	61.39	33.21	69.8	0.085	0.095	0.097	0.097	0.096	0.094	0.092
1000	46.91	26.39	53.8	0.081	0.091	0.093	0.093	0.092	0.091	0.090
1250	35.21	20.00	40.6	0.073	0.083	0.084	0.084	0.084	0.083	0.081
1600	26.91	15.49	31.0	0.075	0.084	0.086	0.085	0.085	0.084	0.083
1800	24.01	13.39	27.7	0.073	0.085	0.086	0.086	0.086	0.085	0.084
2000	21.02	11.89	24.1	0.074	0.082	0.083	0.083	0.083	0.082	0.080
2500	17.19	9.71	19.7	0.074	0.084	0.085	0.085	0.085	0.084	0.080
3000	14.30	8.21	16.5	0.073	0.084	0.085	0.085	0.085	0.084	0.080
3500	12.01	6.90	13.8	0.073	0.082	0.084	0.083	0.083	0.082	0.081
4000	10.49	6.01	12.1	0.073	0.082	0.084	0.083	0.083	0.082	0.081
4500	8.23	6.88	10.7	0.064	0.078	0.083	0.083	0.083	0.084	0.083
5000	6.81	7.79	10.3	0.059	0.077	0.086	0.088	0.088	0.089	0.089

五、產品結構
1.母線槽由載流導體，殼體和絕緣材料組成（見圖2）

2.母線槽殼體采用優質冷軋鋼板或不銹鋼成型制成，具有足夠的機械強度。表面噴塑，防腐蝕性能好，表面平整，色澤美觀，防腐性強。
3.載流導體采用符合GB5585.1-5585.3標準的電工用銅材料，導體接觸面進行了特殊處理，使連接部位安全可靠。
4.母線槽分為干線單元、饋電單元、分接單元以及變徑單元、膨脹單元、各類彎曲單元等。
5.1干單元
干單元分為不帶分接裝置的干線單元（即不帶分線口-見圖3a）和帶分接裝置的干線單元（即帶分線口-見圖3b）。兩種干線單元均具有相同的基本結構及外形尺寸，因此互相連安裝都十分方便。
A.不帶分接裝置的干線單元（見表5）

額定工作電流A	標準長度mm	最小長度mm	最大長度mm
100-250	2000、3000	600	6000
315-1600	2000、3000	600	6000
2000-5000	2000、3000	600	6000

B.帶分接裝置的干線單元
帶分接裝置的干線單元每段設有分線口，用以分配電力負荷，分線口的數量的設置由用戶（設計）選定。帶分接裝置的干線單元了長度見表6。
5.2饋電單元
饋電單元包括進線單元、進線箱、提供用戶選擇。
52.1進線單元
進線單元與進線箱配套組成母線槽與電纜的連接部件，進線單元也可直接與配電柜或變壓器連接，作為母線槽的電源輸入或輸出端（見圖4）
表6

5.2.2進線箱與進線單元組成電源輸入設備、分別為帶開關和不帶開關兩種形式。帶開關進線箱中的開關型號由用戶選擇，其外形尺寸見圖5和表7。（注：可依照變壓器、開關柜外形尺寸定做。）

干線額定電流A	不帶開關進線箱外形尺寸
	W	H	T
100-630	500	500	250
800-1250	500	600	300
1600-2500	500	600	400
3150-3500	650	900	550
4000-5000	650	1000	800

5.3分接單元（分接箱）
分接單元采用插接式分箱線，從干線上引出電源分路，分線箱最大分接電流心斷路器額定電流而定。分線箱的開關元件、型號及規格由用戶（設計）單位按表露選用，也可另選型號。外形尺寸見圖6及表8。

序號	分線箱內裝元件	分線箱額定電流A	a × b × h(mm)
1	無元件	100-200	400 × 200 × 140
		250-630	400 × 250 × 140
2	DZ20；TG；TO；HFB；  HKB；HLA；C45；NC-100	100	500 × 220 × 140
		250	600 × 220 × 140
		400	650 × 250 × 160
		630	700 × 300 × 160
3	RT0；NT100；HR5；QSA；FIN	100	700 × 330 × 190
		250	700 × 380 × 190
		400	775 × 380 × 190
		630	760 × 430 × 190

5.4變徑單元
變徑單元用于連接兩種不同額定電流母線干線單元之過流段，變徑單元的標準長度為1米。可從100A-5000A中等級。
5.5膨脹單元
膨脹單元用來吸收由于熱膨脹所產生的母線槽軸向變化量的母線干線單元，一般母線槽安裝長度超過80米，必須在其適當?shù)奈恢门渲靡还?jié)，外形尺寸見圖7。
5.6各類彎曲單元
彎曲單元有L型、T型、Z型和十字型四類，用于水平，垂直本電母線槽的連接及改變母線槽方向，其標準長度見圖8表9。
表9







5.7終端盒
終端盒裝于母線槽的終端，作為安全保護之用，各種規格母線槽均有之相配的終端盒。
六.母線槽安裝與檢查

1.母線槽安裝的檢查  檢查外殼是否完整，有無損壞不，并用1000V兆歐表測其冷態絕緣電阻，每段不得小于20MΩ。  2.安裝時請參照建筑電器安裝工程圖集JD6-457、JD6-458相關的標準進行。  3.母線槽垂直安裝（穿樓板面安裝）  母線槽垂直安裝時，樓板予留孔尺寸見圖9、表10。樓面支承彈性支架安裝見圖10。  干線額定電流A 100-1000 1250-2000 2500-3150 4000-5000 A 250 350 500 700

4.母線槽墻壁安裝
母線槽墻壁安裝時，兩個安裝支架之間的距離應不大于2m（見圖11）

5.母線槽沿柱水平吊裝，母線槽洞柱安裝示意圖見圖12所示。
6.母線槽懸吊安裝母線槽吊式安裝兩安裝支架的距離 水 大于2m，見圖12。

H：參見表3
1、吊桿：園鋼Φ12（用戶自備）
2、母線槽
3-4、壓板螺栓、壓線（配套供應）
5、角鋼支架50 × 50 × 5（用戶自備）
注：用戶自備件，我廠也可提供，只須在訂貨時說明。
七、母線槽的連接
1.將母線槽兩端相互插入后，穿入絕緣螺栓，墊入彈性墊圈，用板手將螺栓擰緊，然后裝上夾板，扭緊接頭螺栓是母線槽連接的保證。630A以下的線總力矩必須達到12kg，緊固后的檢驗要求用0.1mm塞尺檢查。
2.安裝或拆除分線箱時，必須切斷母線槽電源。另外，安裝分線箱時，要特別注意相序，不得誤插。
3.安裝完畢后，要對每道安裝工序進行認真檢查，確認安裝無誤。
4.通電前必須對母線系統進行相位和連接性試驗。檢查接地電阻和絕緣電阻，檢查與母線系統相連接的設備相位關系是否正確。待確認無誤后可通電。
5.母線槽安裝時，我廠派技術員進行現場指導。
八、母線槽貯存條件
倉貯條件不符合政黨工作條件時，應由用戶與我廠簽定專門協議，貯存過程中的溫度右以-25°C ∽ +55°C之間，短時（不超過24小時）溫度可達+70°C。
九、訂貨須知
1、訂貨時應指明以下參數：
A、母線槽型號、額定電流、電壓、相線數。
B、母線槽標準長度及數量、各彎曲單元及配套件數量。
C、每段母線槽出線口數量。
D、分線數量、開關元件型號及其額定參數。
E、外殼噴塑顏色。
F、垂直走向母線的尺寸應提供建筑特剖面尺寸圖。
2、特殊要求請書面閘明。
3、本廠信守合同，交貨及時，售后服務周到。
